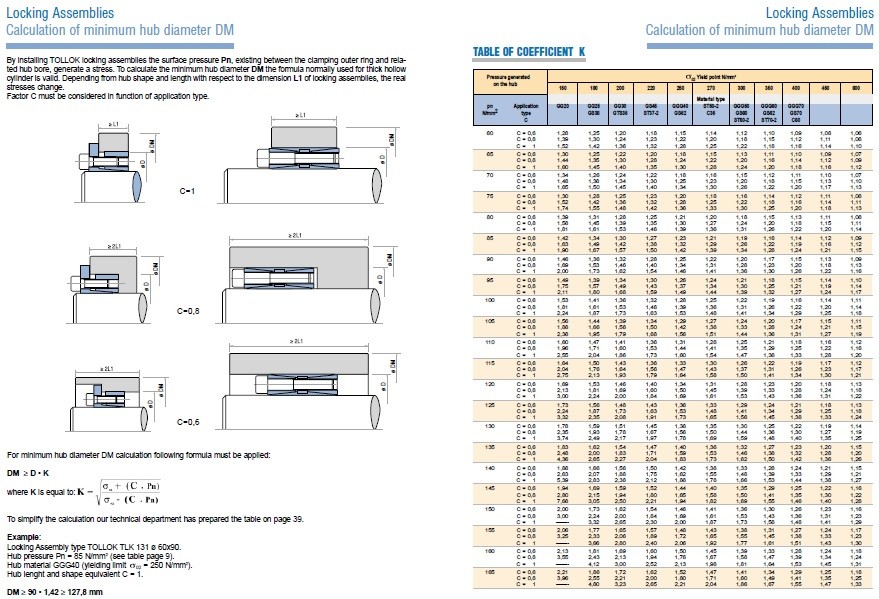

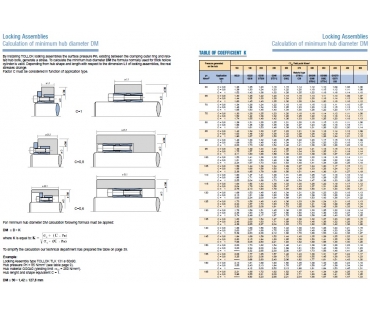

Výpočet minimálního průměru náboje DM

Minímální průměr náboje DM vypočítáme následujícím způsobem:
DM ≥ D • K
kde K je ekvivalent:

Pro zjednodušení výpočtu slouží tabulka

Například:
Svěrné pouzdro TOLLOK TLK 131 ø 60x90.
Tlak na náboji Pn = 85 N/mm2
Materiál náboje GGG40 (Mez průtažnosti 250 N/mm2).
Šířka a tvar náboje odpovídá faktoru C = 1(tabulka).
DM ≥ 90 • 1,42 ≥ 127,8 mm
