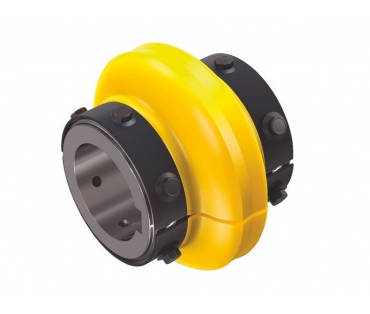

VIVA

Viva spojka je vyvinuta jako nástupce předcházejících spojek Omega.

Rexnord Viva spojka přenáší větší kroutící moment s menším vnějším průměrem a větším vrtáním.

Ačkoliv mají podobný design, část spojek Omega a Vivi nejsou zaměnitelné.

Rex Viva je bezúdržbová, nemazací, torzně pružná spojka s neopotřebovávanými díly.

Díky pružnému členu z polyuretanu dovoluje úhlové, axiální a radiální vyosení hřídelů.

Skládá se jen ze čtyř součástí: ze dvou vodorovně dělených flexibilních elementů s pevnostními šrouby a dvěma náboji.

Všechny verze jsou v souladu s ISO, DIN a ANSI pro hřídele až do 300 mm bez potřeby dalších částí.

Pružný člen

Jedinečný dvoudílný flexibilní člen umožňuje výměnu bez demontáže nábojů nebo spojovaných prvků. Pružný člen sestává z nevyztužené, polyuretanové membrány chemicky vázané k dvěma předformovaným ocelovým přírubám.

To přenáší krouticí moment střihem přes membránu.

Patentované pevnostní vrubové reliéfy na konci každé membrány rovnoměrně přenášejí smykové napětí. Polyuretan je vyrobený tak, aby odolával cyklické únavě v běžném okolním prostředí a průmyslovým chemikáliím.

Ačkoli nemůže být používán jako bezpečnostní prvek k ochraně překročení kroutícího momentu,

membrána slouží jako pojistka k odpojení při zablokování zařízení nebo při výrazném přetížení.

Ocelové příruby jsou potahované nenatírané části s odolností proti oxidaci a průmyslovým chemikáliím (možno i z nerezové oceli).

Párované poloviční elementy jsou dodávané váhově stejné, aby zajistily dynamické vyvážení v souladu s normou ISO G16 a AGMA Class 8.

Teplotní rozsah: -40°C až +93°C.

Zdokonalení

„V“ vrub na polyuretanové membráně soustřeďuje napětí, aby poskytnul rovnoměrné rozložení ochrany proti přetížení.

Delší příruby pro menší velikosti snižují nutnost použití větších velikostí spojek pro splnění požadavku „DBSE“ (vzdálenst čel hřídelů).

Zvýšení materiálu v příčném průřezu minimalizuje převod napětí z pružného členu do spojovaných částí (hřídelů) během provozu.

Nová VSX verze spojuje hřídele s extra velkou vzdáleností (až do 300mm) pouze se čtyřmi částmi: půlené elementy, šrouby a dva náboje. Žádný další přídavný náboj nebo bezpečnostní kroužek není požadován.

Pevnostní šrouby s drážkovanou bezpečnostní maticí

Metrické anebo palcové pevnostní šrouby se samosvorným Nylock závitem ze standardní

oceli (možno i nerez) odpovídají precizním průmyslovým aplikacím a jsou automaticky dodávány s pružnými elementy.

Šrouby jsou montovány radiálně pro snadnou přístupnost.

Pevnostní šrouby vytvářejí svěrnou sílu mezi vnějším průměrem náboje a vnitřní průměrem příruby.

Zdokonalení

Větší a více šroubů zvyšují robustní design.

Náboje

V standardních dodávkách lité nebo z oceli. Na požádání i nerezové nebo se specielní povrchovou úpravou odolnou proti korozi.

Mohou se zaměnit ve všech verzích pro jakoukoliv velikost.

Zdokonalení

Válcové náboje bez dalších stupňů k malým velikostem umožňují pro danou velikost větší vrtání.

Dvě řady závitů v náboji pro upevňovací šrouby poskytují více variant k montáži.

Vysokorychlostní kroužek

Vyrobený z oceli válcované za studena.

Vysokorychlostní kroužky jsou optimální pro velikosti 20 a výše pro verze spojek ES jako výztuha příruby.

Zdokonalení

Není nutný vysokorychlostní kroužek pro typy VS Viva.
