Ventily

Ventily – přehled sortimentu

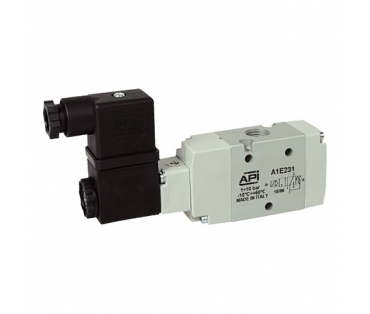

Elektromagnetické ventily

- provedení s funkcemi 3/2, 5/2 a 5/3
- závitové připojení 1/8“, 1/4“ a 1/2“
- cívky pro různá napětí, konektory a montážní příslušenství

Solenoidové ventily

- funkce 2/2 NC
- rozměry 1/4“ až 2“
- provedení s těsněním NBR, EPDM a FPM pro různá média
- cívky a konektory

Pneumaticky ovládané ventily

- provedení s funkcemi 3/2, 5/2 a 5/3
- závitové připojení 1/8“, 1/4“ a 1/2“
- montážní příslušenství

Manuálně a mechanicky ovládané ventily

- provedení s funkcemi 3/2, 5/2 a 5/3
- ventily ovládané lidskou silou např. tlačítka, přepínače, páčky, pedály nebo ovládané mechanicky
např. stisknutím narážky či kladky
- závitové provedení M5, 1/8“ a 1/4“

Speciální řídící ventily

- počítadla a časovače
- logické členy s funkcemi OR a AND
- bezpečnostní bloky dvouručního spouštění

Funkce ventilu

Funkce ventilu se zpravidla značí dvěma čísly oddělenými lomítkem. V kapitole s ventily tak naleznete označení jako 3/2 , 5/3 a podobné kódy. Co tato čísla znamenají?
První číslo (před lomítkem) značí počet tzv. cest. Do tohoto čísla se započítávají všechny výstupy, odfuky a přívod. Nezapočítávají se do něj případné pneumatické řídící
signály.

Druhé číslo (za lomítkem) charakterizuje počet poloh.

V případě ventilů hovoříme též o monostabilním nebo bistabilním ventilu. Co tyto termíny znamenají?
Monostabilní ventily (ventily s pružinovým návratem), jsou ventily se samostatným návratem. Bez signálu jsou v základní poloze. Když přijde signál (elektrický,
pneumatický apod.), ventil se přestaví a po dobu trvání signálu zůstává mimo základní polohu. Jakmile signálů zmizí, ventil se samočinně (většinou pružinou) navrací
do základní polohy.
Bistabilní ventily (impulzní ventily) jsou takové ventily, které 1.signál přestaví a i po odeznění 1.signálu zůstávají v poloze vyvolané prvním signálem a to až do té
doby, dokud nepřijde druhý signál, který vrátí ventil do základní polohy.
V našem katalogu se u monostabilních ventilů s funkcí 3/2 rovněž setkáte s označením NC a NO. Co tyto zkratky znamenají?
NC (z ang. normally closed) znamená, že ventil je v základní poloze, bez signálu, uzavřen tj. přívod není propojen s výstupem
NO (z ang. normally open) značí, že ventil je v základní poloze, bez signálu, otevřen tj. přívod je spojen s výstupem

Soubory ke stažení

Ventily
pdf 5869 KB Stáhnout
Hledáte něco konkrétního? Rádi vám poradíme s výběrem vhodného typu produktu.
