TEX-O-flex

TEX-O-flex

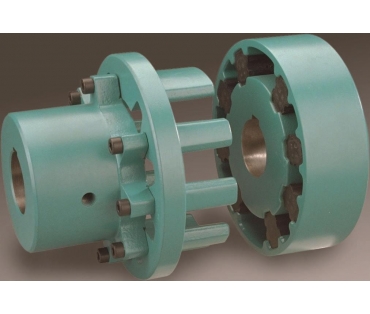

TEX-O-flex spojka se skládá ze 3 částí:

Náboj „female“ (-1-) je zhotovený z litiny a je vybaven pružnými flexibilními elementy zhotovenými z EPDM.

Náboj (-2-) je také zhotovený z litiny a je spojený s prstencem s „nosy“ (-3-), opět zhotovený z velmi kvalitní litiny kuličkových grafitů.

Pružné elementy jsou zatěžované tlakem a střihem současně, poskytující vysokou pružnost až do 5° při nominálním kroutícím momentu a +20° C.

Pružné flexibilní elementy jsou umístěné ve hnané polovině spojky. Navíc díky jejich zvláštnímu provedení a tvaru poskytují pružnost a flexibilitu spojky.

Toto má za následek snížení indukovaného zatížení působící na ložiska a absorbující radiální, axiální a úhlové vyosení.

D2 verze: dva kusy

Tato verze užívá stejný „female“ náboj (-1-) jako standardní provedení.

Náboj (-2-) a prstenec s „nosy“ (-3-) je nahrazen jedním kusem (-4-) ke snížení celkové délky.

DS verze: se středním dílem

Střední díl (-5-) je vložen mezi dvěma částmi (-2-) a (-3-).

To dovoluje rozebrání hnaného odstředivého čerpadla bez posunutí hřídele při demontáži.

DF verze: se setrvačníkovým adaptérem

Tato verze užívá stejný „female“ náboj (-1-) jako standardní provedení.

SAE J 620 c setrvačníkový adaptér (-6-) je připojen k prstenci s nosy (-3-).
