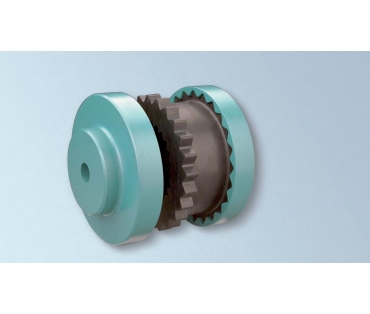

SURE-flex® spojka se skládá ze:

- dvou identických přírubových nábojů s vnitřním a vnějším ozubením

- flexibilní pouzdro opatřené také vnitřním a vnějším ozubením

Standardní materiál pro flexibilní pouzdra je PROCOUPLAN.

Pokud není jinak specifikováno, flexibilní pouzdro je dodáváno jako standard monoblock designu JX.

Dělená verze flexibilních pouzder je dostupná na požádání jako typ JXC.

Jeho vysoká torzní pružnost poskytuje jednoduchou instalaci.

Společně s jeho schopností tlumit vibrace je spojka SURE-flex® velmi vhodná pro aplikace se zpětnými otáčkami pohonu motoru.

Dělená verze dovoluje nahrazení pouzdra bez posunu spojených hřídelů. To je způsobeno pohybem nábojů, které jsou namontovány na hřídeli kluzným uložením.

HYTREL (H) materiál může být na požádání také dodán. Tento typ pouzdra má 4x větší přenos kroutícího momentu, ale na úkor snížení pružnosti.

SURE-flex® verze se liší v použitých druzích nábojů:

„S“ přírubové náboje

Velikosti 5 až 16, lité přírubové náboje. Předvrtaná díra nebo finální vrtání na požádání.

„SJ“ přírubové náboje

Velikosti 3 až 5 jsou vyrobené ze světlé litiny (Zamak) se standardním vrtáním.

„SB“ přírubové náboje

SB design je upravený s konusem pro pouzdra Magic-Lock®, dostupný ze skladu s vrtáním na čisto.

SC“ přírubové náboje

Dostupný pro velikosti 6 až 11: díky střednímu dílu se zvláště hodí pro čerpadla. To dovoluje rozebrání čerpadla bez posunutí hřídele při demontáži.

„SF“ přírubové náboje

Velikosti 6 až 16: setrvačníkový adaptér je použitý místo jednoho náboje.

Standardní materiál pro pouzdra velikostí 12 a 16 je EPDM ze dvou kusů, axiálně-dělený design (SE). Velikost 12 je dostupná ze dvou kusů, také i axiálně-dělené z NEOPRENE (SN).
