PENCOflex

PENCOflex

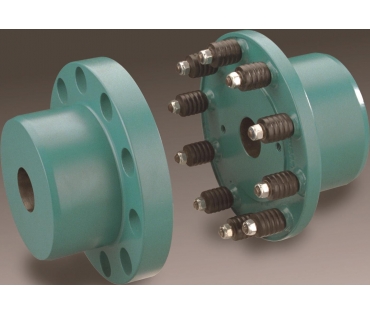

Spojka PENCOflex se skládá ze dvou částí (female-žena a male-muž) litinových nábojů, do kterých jsou zalícovány čepy s gumovým pouzdrem.

Čepy, vyrobené z oceli, mají válcový tvar do velikosti 460. Čepy pro velikosti od 145 do 200 jsou axiálně upevněny pojistnými kroužky a maticí. Velikosti 235 až 460 dvěma pojistnými kroužky. Čepy pro velikosti 510 a více jsou na jedné straně s vnitřním závitem, na druhé straně kuželové s maticí a podložkou.

Pojistný kroužek zamezuje translačnímu pohybu pouzdra.

Gumová pouzdra jsou navulkanizovaná na mosazné vložky, odolné vůči opotřebení. Ty jsou pak namontované na čepu. To jim dovoluje se volně otáčet a pohybovat se v podélném směru.

Napětí vyvíjené na ložiska je tímto výrazně sníženo.

Specifický tvar soudkového vroubkování pouzder zaručuje jednotné rozložení síly na ploše, dokonce v případě vyosení hřídelů. Tím je omezen ohybový moment vznikající z radiální síly na čepu.

Toto zajišťuje zvýšenou trvanlivost jak čepů, tak pouzder.

Dynamické chování

Kombinace pružnosti a tlumících vlastností gumových pouzder redukuje rázy namáhání a mezní rychlost.

Se vzrůstajícím kroutícím momentem se pouzdra díky vroubkování stávají tužšími a tím snižují rezonanční efekt v kritických rychlostech.

Uspořádání PB - s brzdovým bubnem

Tato verze je vytvořená ze dvou částí:

- standardní „female“ náboj

- „male“ náboj opatřený brzdovým bubnem

Uspořádání PD - s brzdovým kotoučem

Tato verze je vytvořená ze čtyř částí:

- standardní „female“ náboj

- střední část

- brzdový náboj

- brzdový kotouč namontovaný mezi poslední dvě části (ochlazovaný brzdový disk je také dostupný)

Je na zákazníkovi, aby prověřil a zkontroloval správnou velikost brzdového bubnu nebo disku, který je použit.

Rexnord nemůže nést odpovědnost za nesprávný výběr brzdové soustavy
